ntc热敏电阻主要用途及注意事项

文章出处:技术支持 责任编辑:深圳新时恒电子科技有限公司 发表时间:2022-07-04
  简单来说,ntc热敏电阻是指负温度系数,是一种电阻随温度升高而减小的传感器电阻。它是以锰、钴、镍、铜等金属氧化物为主要材料,采用陶瓷工艺制成。这些金属氧化物材料都具有半导体特性,因为它们在导电方式上与锗、硅等半导体材料完全相似。下面主要介绍ntc热敏电阻在电路中的使用方法和用途。

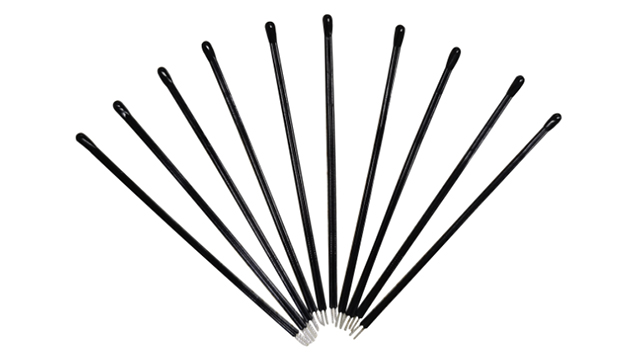

ntc热敏电阻
当ntc用于温度检测、监控或补偿时,通常需要串联一个电阻。电阻值的选择可以根据要检测的温度区域和流过该区域的电流来确定。一般情况下,室温下阻值与ntc相同的电阻会被串联起来,流过的电流要足够小,避免自发热,影响检测精度。检测到的信号是ntc电阻上的分压。

ntc热敏电阻的用途
根据ntc热敏电阻的负系数,ntc广泛应用于以下场景:
移动通信设备的晶体管、集成电路和晶体振荡器的温度补偿
可充电电池的温度感测
液晶显示器的温度补偿
汽车音响设备(CD、MD、调谐器)的温度补偿和传感
各种电路的温度补偿
电源和电源电路中浪涌电流的抑制

ntc热敏电阻使用注意事项

1.注意ntc热敏电阻的工作温度。
切勿在ntc热敏电阻工作温度范围之外使用。φ5、φ7、φ9、φ11系列的工作温度为-40 ~+150℃;φ13、φ15、φ20系列的工作温度为-40~+200℃。

2.请注意在额定功率条件下使用ntc热敏电阻。
各规格最大额定功率为:φ5-0.7W、φ7-1.2W、φ9-1.9W、φ11-2.3W、φ13-3W、φ15-3.5W、φ 20-4W。

3.高温高湿环境下的使用注意事项。
如果热敏电阻需要在高温高湿环境下使用,应使用铠装热敏电阻。保护套的封闭部分应暴露在环境中(水和湿气),保护套的开口部分不会直接接触水和蒸汽。

4、不能在有害气体和液体环境中使用。
不要在腐蚀性气体环境中使用,也不要在会接触电解液、盐水、酸、碱和有机溶剂的环境中使用。

5.保护电线。
不要过度拉伸或弯曲电线,也不要施加过度的振动、冲击和压力。

6.远离发热的电子元件。
电源ntc热敏电阻周围应避开易发热的电子元件。建议在弯腿上部使用引线较高的产品,使用ntc热敏电阻高于电路板上的其他元件,避免热量影响其他元件的正常工作。

以上是“ntc热敏电阻主要用途及注意事项”的相关内容。希望对大家有所帮助,后期我们会带来更多精彩内容。
